Câble de détection de la déformation et de la température hydraulique et géologique DiTeSt / DiTemp

CÂBLE À FIBRE OPTIQUE DE DÉFORMATION ET TEMPÉRATURE POUR LA SURVEILLANCE DE L’INTÉGRITÉ DES STRUCTURES DE GÉNIE CIVIL ET GÉOTECHNIQUES



Détection de la température et de la contrainte distribuées à la fois fiable et polyvalente.

Configuration entièrement redondante. Pour un enfouissement ou une installation en surface.



Description

Le câble de détection hydraulique et géotechnique est un capteur unique à fibre optique servant à l’évaluation de la déformation et de la température distribuées sur plusieurs kilomètres, à l’aide des technologies BOTDR/BOTDA (diffusion Brillouin) et DTS (diffusion Raman).
Le câble de détection hydraulique et géotechnique est utilisé dans une vaste gamme d’applications nécessitant la mesure de la température distribuée : structures massives en béton, sites d’élimination des déchets, barrages, structures hydrauliques, zones et structures géotechniques, mines, etc.

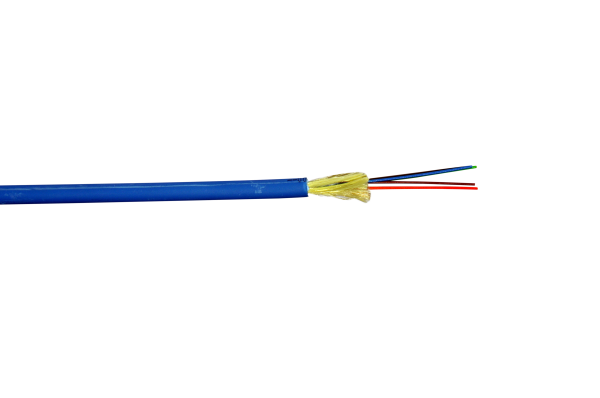

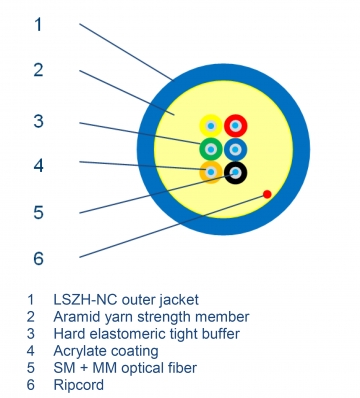

Le câble de détection hydraulique et géotechnique est un petit câble à fibre optique muni d’une section circulaire symétrique protégée par des renforts aramide dense et une gaine extérieure non corrosive et sans halogène. Les fibres optiques sont protégées par un revêtement acrylate et une gaine externe en élastomètre à structure serrée. Le câble de détection hydraulique et géotechnique contient quatre fibres optiques monomodes et deux fibres optiques multimodes, permettant une compatibilité du capteur avec les unités de lecture DiTeSt et DiTemp pour la surveillance de la deformation et de la température distribuées.
Ce capteur peut être utilisé à l’extérieur pour des applications géotechniques, à l’aide de différentes méthodes d’installation : enfoui directement dans le sol ou le béton, intégré aux membranes géotextiles ou installé en surface.
Grâce à sa conception particulière, le câble de détection hydraulique et géotechnique offre une résistance élevée à la traction, à l’écrasement, à l’eau, aux produits chimiques et à l’abrasion.

Spécifications

Plage de température



Température d’utilisation:

-20 °C à +70 °C

Température d’entreposage:

-40 °C à +70 °C

Température d’installation:

-10 °C à +50 °C

Données techniques



Diamètre extérieur

6.5 mm

Poids:

28 kg/km

Résistance à l’écrasement

1500 N/cm

Résistance aux impacts

1000 impacts

Résistance en tension

1200 N (installation)

Résistance en tension

400 N (opération)

Rayon de courbure min

98 mm (avec tension)

Rayon de courbure min

65 mm (sans tension)

Types de fibres



Support de fibre (tension):

4 SMF 9 / 125 µm conforme à ITU-T G.652.D

Support de fibre (température):

2 MMF 50 / 125 µm conforme à ITU-T G.651

Atténuation de fibre (cable à 20 °C):

≤ 0.5 dB @ 1550 nm SMF

≤ 3.5 dB @ 850 nm MMF

≤ 1.5 dB @ 1300 nm MMF

Info

14.1420 Câble de détection hydraulique et géotechnique
Accessoires:
– Terminaison du câble avec connecteurs
– Boîte de dérivation
– Boîte d’épissure
